隨著電動汽車的普及，充電技術成為推動電動交通發展的核心要素之一。其中，CCS（Combined Charging System）充電標準作為一種全球性的充電標準，被廣泛應用于歐美市場電動汽車的快速充電系統。隨著中國企業逐步進軍歐美市場，CCS充電標準也逐漸受到更多工程師的關注。

       本文將深入淺出地探討CCS充電標準的基本原理、特點以及相關一致性測試標準。

一．CCS充電標準的發展歷程和接口設計：

       CCS充電標準的歷史可以追溯到2011年。當時，歐洲、北美和亞洲的電動汽車市場出現了不同的充電標準，這給全球范圍內的電動汽車發展帶來了互操作性和充電便利性的問題。為解決這一問題，歐洲汽車制造商協會（ACEA）提出了CCS 充電標準提案，旨在將交流和直流充電整合為一個統一的系統。連接器物理接口上設計為集成了交流和直流接口的組合式插座，能夠兼容3種充電模式：單相交流充電、三相交流充電以及直流充電?？梢詾殡妱悠囂峁└`活的充電選擇。CCS Combo 1.0標準于2012年正式發布。

       在2014年，CCS Combo 2.0發布，版本是對之前版本的重要升級，進一步提高了充電功率，支持更快速的直流充電。這一版本的CCS標準也在歐州和北美市場得到廣泛采用。此后CCS標準又于2017和2020年進行了兩次迭代（CCS Combo 2.0.1和CCS Combo 2.0.2），進一步提高了充電功率以及提升了安全性。

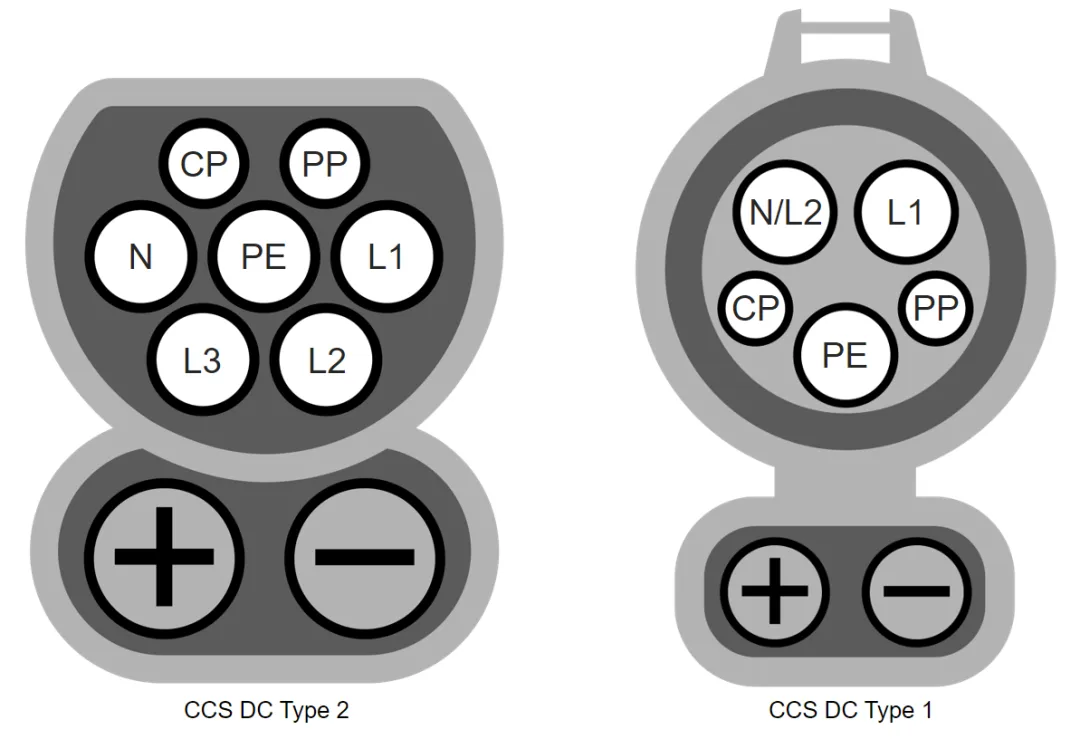

圖 1: CCS1和CCS2接口示意

     因為歷史原因，CCS包含了兩種物理插頭設計。上圖中左邊是CCS Type 2插頭（簡稱CCS2），主要用于歐洲市場。而右邊為CCS Type 1（簡稱CCS1），主要用于北美市場，包括美國和加拿大。CCS中的第一個字母C是Combined的首字母。之所以稱之為“聯合”，是因為充電端口集成了交流部分（上半部分）和直流部分（下半部分）。在交流充電時僅使用上半部分接口，在直流充電進程中使用下部的直流接口用于能量傳輸，上部插頭的部分針腳用于通信。值得一提的是，區別于國標直流充電使用的CAN通訊，在CCS交直流充電中電動汽車（EV）和充電樁（EVSE）之間的通信均是通過 Control Pilot（CP）接口來實現的。于充電控制相關的引腳為：
CP - Control Pilot：

       傳輸 PWM 信號用于交流充電控制及基于電力線通訊（PLC）的調制信號用于在交流或直流充電中建立高級別通訊。

PP - Proximity Pilot：

       此針腳和PE間具有一個預置的電阻，通過此針腳讓EV識別到充電槍頭已經連接并且識別線纜的最高載流能力。

PE - Protective Earth：

       用于EV接地保護，同時也作為CP和PP的參考地。
二．CCS涉及的國際標準：

       與充電相關的標準龐大而復雜，受篇幅所限，本文將對CCS交流與直流充電緊密相關的幾個標準進行簡單闡述。

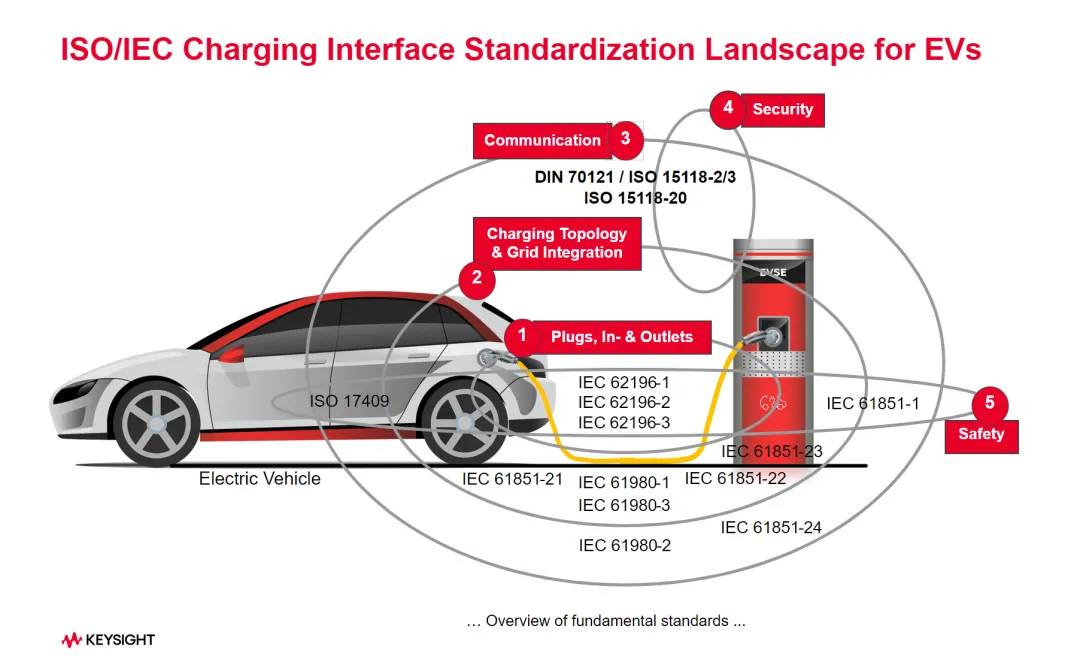

圖 2：CCS涉及的國際標準

IEC 61851-1

       IEC 61851系列標準是由IEC組織制定的國際上最早的充電系統標準，可以稱之為充電標準的基石。其無論是對其他國家充電系統標準的制定或是后續充電標準例如DIN70121或ISO15118的制訂都具有重要的參考意義。

       其中IEC61851-1規定了充電系統的通用要求尤其是包含了交流充電的規范。包括我國的交流充電標準GB/T18487.1-2015也借鑒了相同的控制導引方式。



圖 3：IEC 61851-1中定義的交流充電控制導引方式

       交流充電控制導引簡單來說是通過充電槍頭的連接以及控制車端S2開關的開合實現CP線路上檢測點電壓的變化，從而實現車和樁對于充電狀態的識別和切換。此外，充電樁通過產生不同占空比的PWM信號告知車輛能夠提供的最大電流。

       由于交流充電過程中實際充電策略由車載充電機OBC實現。因此僅僅通過檢測點電壓和占空比變化便可以滿足車和樁信息交互的要求。到了直流充電，由于車和樁的信息交互需求明顯增加，簡單的模擬量信號已經無法滿足需求了。因此IEC 61851-1在模式四中定義了通過CP線實現高級別通信（HLC）以傳輸IEC 61851-23中定義的直流充電協議。

       CCS的高級別數字通信采用了基于HomePlug GreenPHY作為數據鏈路層協議的電力線通訊（Power Line Communication，簡稱PLC）。簡單來說就是通過安裝在充電樁或車輛CP信號電路上的調制解調器將OFDM調制的高頻信號耦合在CP信號線上，并由另一端的調制解調器進行解調。從而在不增加額外通訊引腳的情況下實現高達10 Mbit/s的通訊速率，為直流充電信息交互以及高級功能例如即插即充甚至車網互動提供高帶寬的信息交互通道。

圖 4：CCS的高級別通訊（HLC）實現原理示意

       如上文所述，引入PLC通訊可以在保持CCS交流部分物理接口不變的情況下實現高級別通信，可以在保持兼容性的基礎上將交流和直流電氣接口高度集成。但是帶來的缺點也同樣明顯：首先CP導引電路中必須增加調制解調電路，HomePlug GreenPHY的芯片價格昂貴，間接增加了CCS的應用成本；此外，因為PLC通信基于高頻信號，因此對于傳輸媒介也就是充電線纜的質量提出了較高要求。在我們?nèi)粘f(xié)助客戶測試中偶爾遇到因為線纜或接插端子問題導致信號衰減過大從而無法建立充電握手的情況。

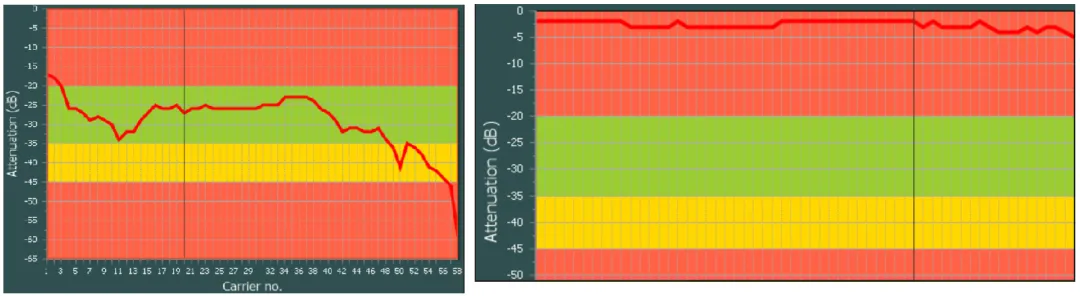

圖 5：通過Keysight CDS測試系統測量的正常PLC信號增益（左）與異常增益（右）

DIN SPEC 70121

       DIN 70121標準是由德國標準化學會與2012年發布的用于電動車與直流充電樁之間數字通信的規范性標準。早在2011年，寶馬集團就已經發布了純電概念車i3和i8并宣布在2013年上市。但此時ISO/IEC 15118標準還在起草制定中，德國汽車行業迫切需要一份標準來規范市場并推出產品。因此，DIN 70121 帶著振興德國汽車電氣化轉型的使命誕生。它基于IEC 61851-23 和 ISO 15118 早期未發布的版本，定義了直流充電過程中的數字通訊規范。通俗的說，DIN 70121標準規定了采用CP信號線作為傳輸媒介、PLC作為數據鏈路、使用MAC和TCP/IP作為網絡傳輸層的通訊模式以及規范了高級別通訊的握手、交互流程以及報文內容，從而解決了當時直流充電行業沒有標準的燃眉之急。

       在2014年，德國標準化學會又發布了DIN 70121:2014 Ed.2，修正了部分問題。2018年又正式發布了針對DIN 70121的一致性測試規范DIN 70122:2018。至此，CCS充電有了一整套相對完整的標準及一致性測試體系。

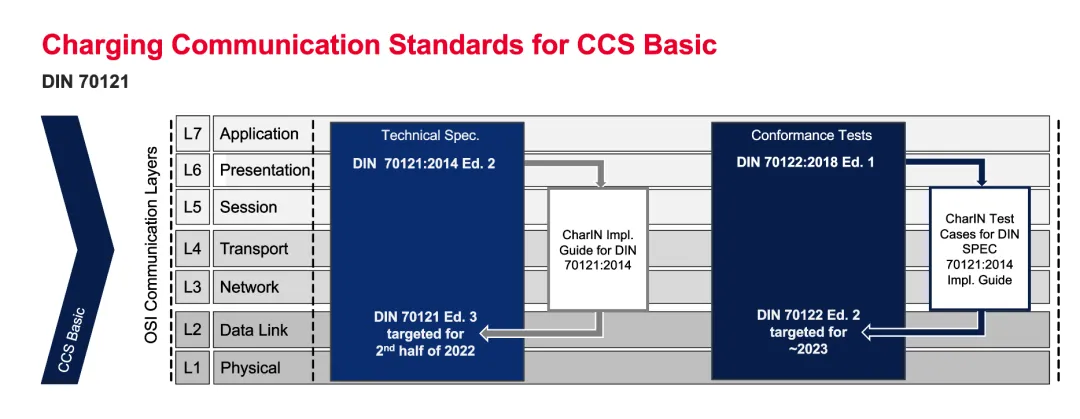

圖 6：DIN 70121 及 DIN 70122在OSI七層模型中的覆蓋范圍

        由于發布時間緊迫，DIN 70121在實際運用當中發現了很多缺陷或無法實施的問題。這里就不得不提到一個在歐洲充電行業非?；钴S的組織---- 電動汽車充電接口倡議組織（CharIN e.V.）。這個組織在2015年由歐洲的幾家頭部汽車公司發起，目前已經有164位核心成員以及139位會員。CharIN組織旨在聯合行業共同完善CCS充電標準，其中最有代表性的就是每年的測試會（CharIN Testival）：他們通過測試會組織行業內車企和樁企進行互操作性測試并將測試中遇到的問題收集起來，而后發布了針對DIN 70121和DIN 70122中問題的應用指南（CharIN Implementation Guide for DIN 70121:2014）和一致性測試例（CharIN Test Cases for DIN 70121:2014 Implementation Guide）。這兩份指導文件作為對DIN標準的補充和修正，也會在今后的DIN版本中得到采納。目前，隨著CharIN組織的不斷壯大，他們已經不局限于CCS標準而放眼全球充電標準了。

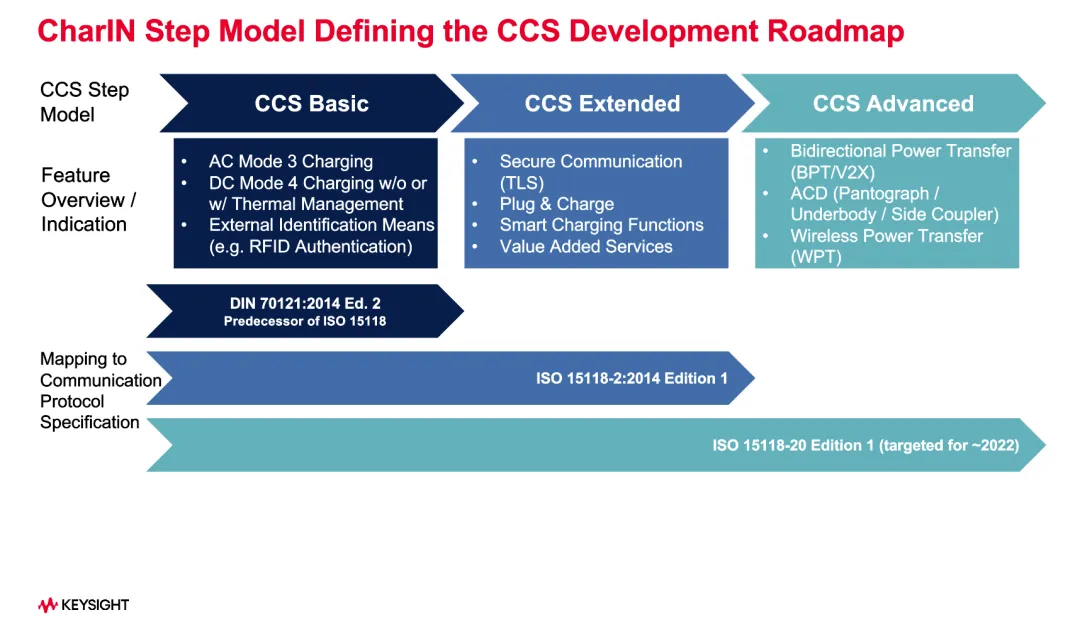

圖 7：CCS發展的三個階段

ISO 15118

       了解了上文所述的背景后不難理解，DIN SPEC 70121 就是作為臨時解決方案而發布的。而于2014年首次發布的 ISO 15118 才是原規劃中CCS充電的規范性標準。ISO 15118由于其全面性和復雜性而分成了三個部分：

*15118-1 規定了充電系統的通用要求，15118系列標準的綱領性文件

*15118-2規定了交流和直流充電中網絡和應用協議要求（OSI模型中3~7層)

*15118-3定義了物理和數據鏈路層要求（OSI 模型中1~2層)

       同時標準組也在2018年發布了一致性測試標準，分別為ISO 15118-4 和 ISO 15118-5。

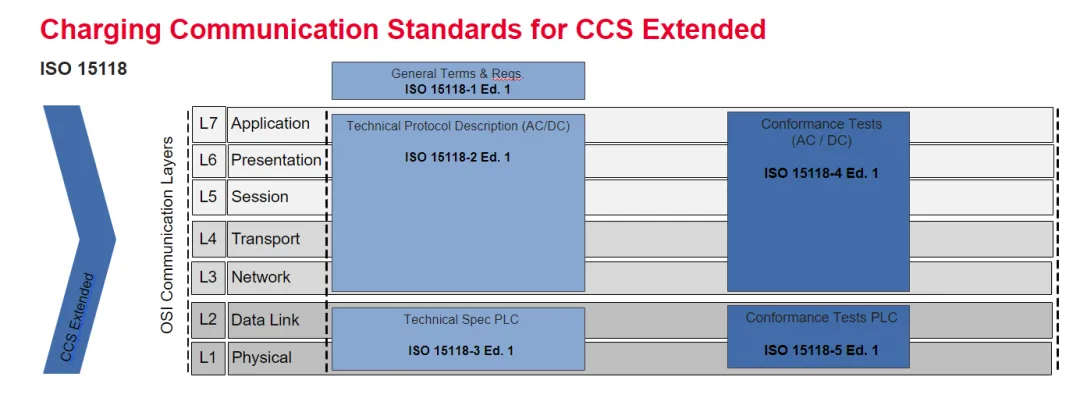

圖 8：ISO 15118標準中各部分的覆蓋范圍

       作為一套相對完善的充電協議標準，相對于DIN 70121僅支持直流充電而言，ISO 15118增加了交流充電的支持。此外，ISO 15118 引入了兩種充電用戶身份識別方法：外部識別模式 (EIM) 和即插即充 (PnC) 模式。EIM模式下用戶需要在充電過程開始之前通過傳統刷卡或掃碼等方式完成鑒權；在 PnC 模式下，識別和計費信息都通過 高級別通信在 EV 和 EVSE 之間自動交換，不需要用戶手動執行。此外ISO 15118 還提出了智能充電的概念，允許車輛根據電網容量和能源成本來智能安排充電時間。為了保證即插即充（PnC）等功能的安全性，ISO 15118增加了傳輸層安全 (TLS) 加密通信、數字證書和基于 XML 的數字簽名的要求以強化通訊安全性。從下圖可以看到，ISO標準對CCS充電高級別通信的協議棧有了清晰且明確的定義。且無論交流充電也可以建立高級別通訊以實現PnC或增值功能。

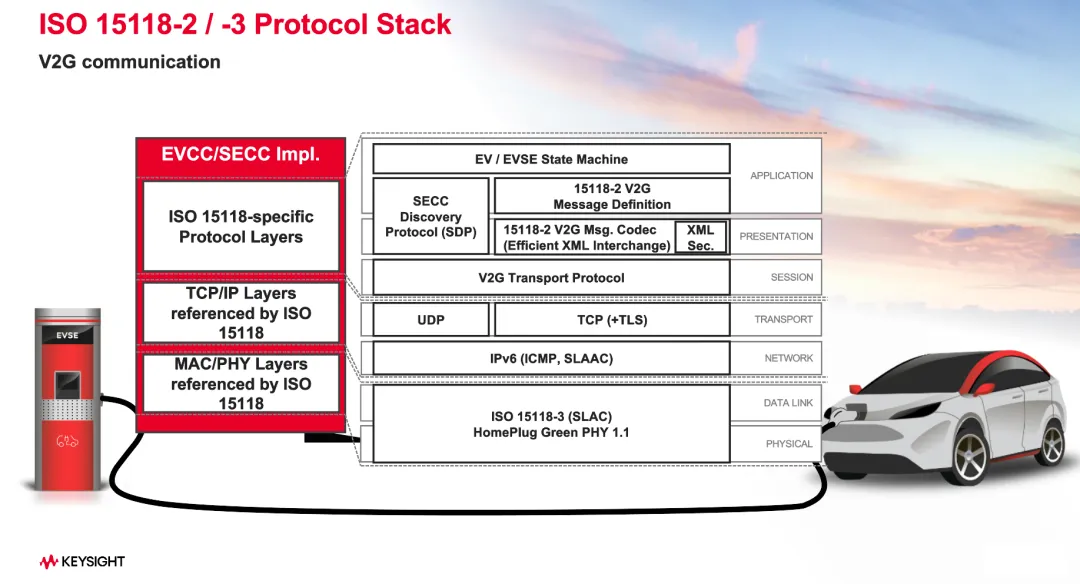

圖 9：ISO 15118的協議棧

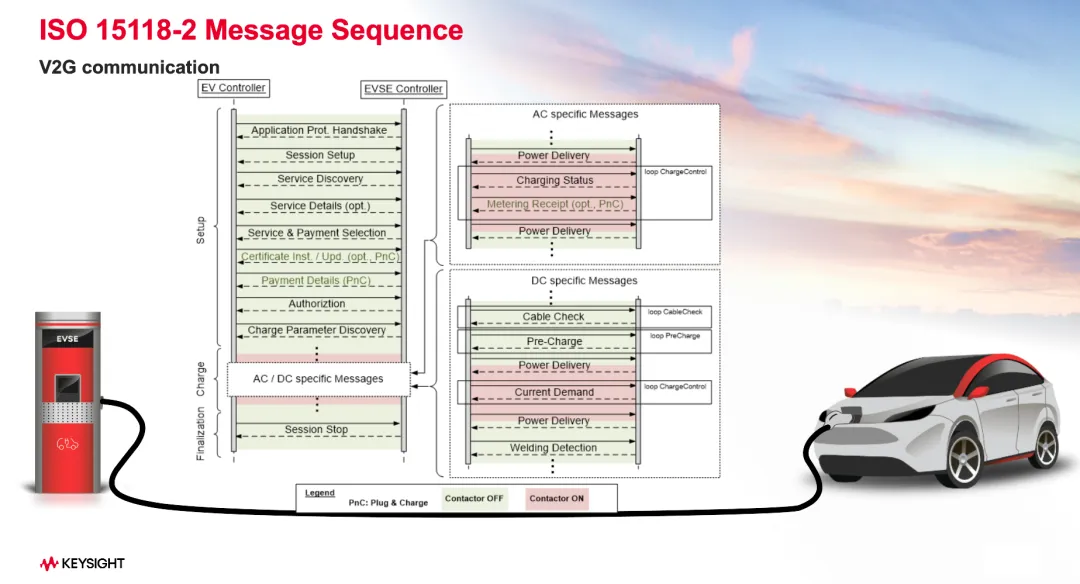

圖 10：V2G報文包含交流和直流充電交互內容

       由于協議的成熟性，目前在歐美市場上仍然擁有大量支持DIN 70121的車和充電樁。但可以預見，隨著ISO 15118標準的逐步完善和廣泛實施，DIN 70121將會逐步退出歷史舞臺。

ISO 15118-20

       隨著新能源產業的崛起，對于智能充電（Smart Charging）、車網互動（V2G）以及無線充電的需求也逐步顯現出來。針對這些需求，ISO工作組在2022年4月正式推出了ISO 15118-20標準。它在網絡協議和應用協議上做出了諸多創新，包括能量傳輸模式、物理層和信息安全。至此，CCS充電標準來到了第三階段。

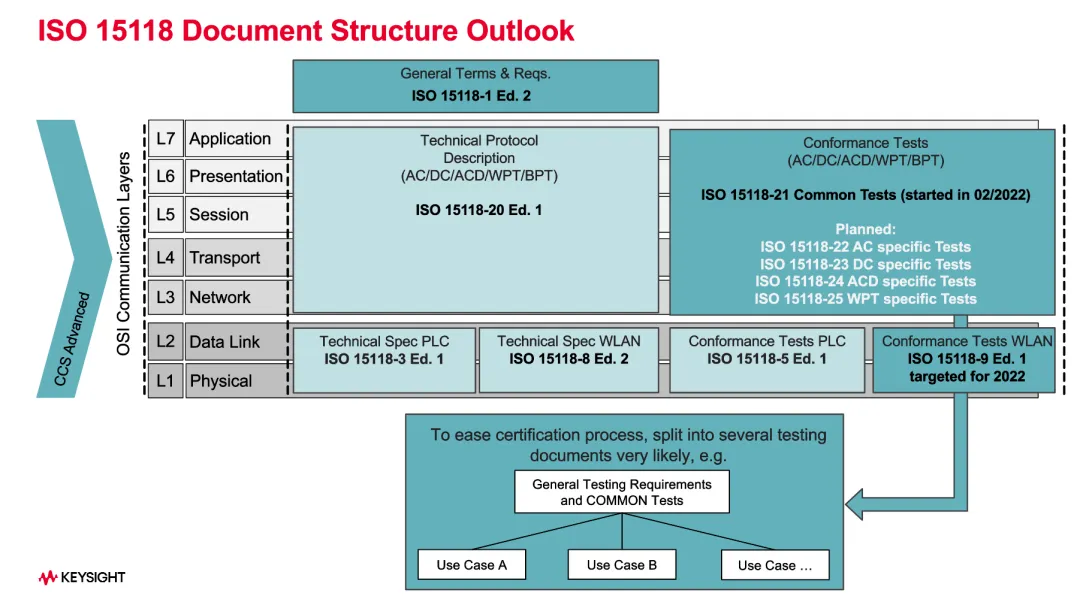

圖 11：ISO 15118-20標準及一致性測試標準劃分

ISO 15118-20的核心在于增加了以下三大功能：

•Automated Connection Device （ACD）：自動連接裝置，主要用于商用車到站后自動充電補能

•Wireless Power Transfer （WPT）：無線充電功能，包括了電能以及控制導引信號的無線傳輸

•Bidirectional Power Transfer（BPT）：雙向功率傳輸，也就是V2G。在支持充電的基礎上，還可以根據電網負荷選擇放電并逆變回饋電網，以達到削峰填谷的作用。

此外，在以下方面也有修改和提升：

•鑒權過程在service discovery之前進行并且優化了服務處理流程

•在暫停模式的基礎上又增加了待機模式（standby mode）

•引入了模塊化XML結構

•整合TLS1.2至1.3版本，加入了白名單和黑名單

•支持多個合同證書

•可選支持TPM功能等

       同時，為了配合無線充電功能，ISO 15118-8定義了基于WLAN的無線數字通訊方式作為高級別通訊的媒介。

       如圖11所示，在一致性測試標準方面，因為ISO 15118-20中定義了較多新功能，而這些功能不一定會完整應用到新產品中。例如一個支持ISO 15118-20的直流充電樁只開發了BPT但并沒有ACD或WPT功能。為了應對這種情況，減少研發和測試工程師對于一致性測試例區分上的困擾，標準組決定將一致性測試劃分為通用一致性測試例（ISO15118-21）和以功能區分的特定測試例（ISO 15118-22 ~ ISO 15118-25）。也就是說，對于上述舉例的直流充電樁，測試工程師只需要跑完ISO 15118-21通用測試例以及針對直流的ISO 15118-23測試例就可以了。
三．CCS充電標準展望：

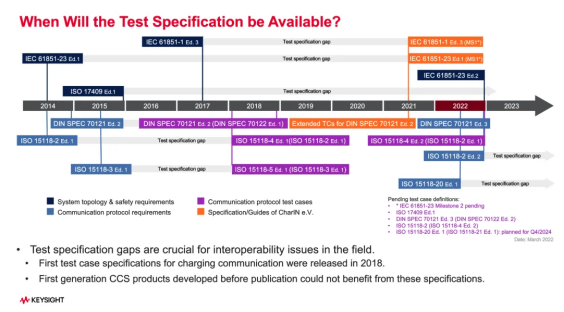

圖 12：CCS充電高級別通信相關標準發布狀態

       這里我們整理了與CCS相關數字通信標準的發布時間線，可以相對直觀地看出標準的對應及迭代關系。從上圖可以看到從標準發布到一致性測試標準的推出還會經歷一段時間的空窗期。針對ISO 15118-20的一致性測試標準已經在2022年2月啟動了起草工作，是德科技也參與其中。不久的將來在一致性測試標準正式發布時是德科技也將及時跟進提供相應的一致性測試方案。

       介紹了這么多，從上文也可以看出CCS基于IPv6的通訊模式確實具有極大的靈活性和可擴展性。尤其是在數據安全層面有了TLS的支持下可以安全地實現即插即充功能。且TCP/IP協議棧較為成熟，開發人員甚至可以基于現有成熟方案對從網絡層到應用層進行開發及驗證。后期在實現無線充電功能時也只需要修改物理層和數據鏈路層即可。

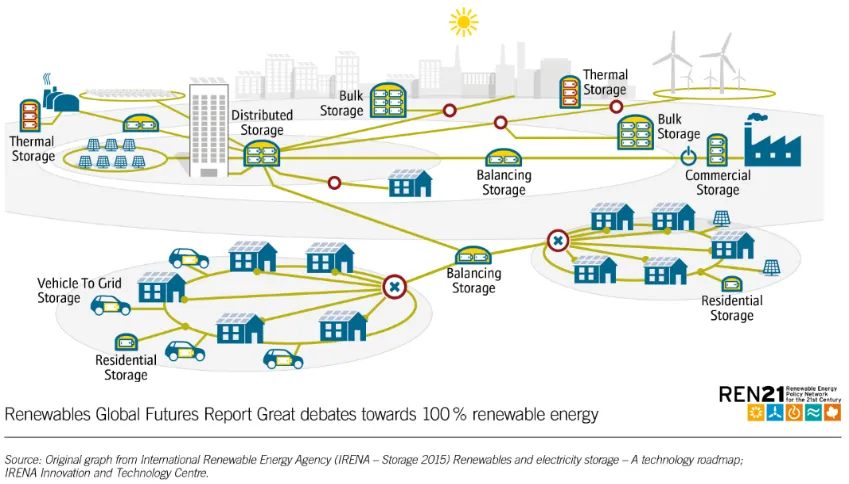

圖 13：分布式能源概念（引用）

       正如前文所述，BPT（V2G）將是今后歐美充電市場的發展重點。因為歐美能源結構的特點，分布式能源（DER）已經成為了被廣泛接受和認可的發展方向。EV的電池作為一個天生優質的儲能媒介，一定需要參與到智能電網的調控之中?，F(xiàn)有新標準的發布在技術上僅僅掃除了從車到充電樁端的障礙，但是從樁到運營平臺再到電力分銷商仍然面臨諸多標準不一致的問題。

       另外由于CCS的通訊特點，基于現有技術不僅能實現直流的功率雙向傳輸，也可以實現交流V2G。因此，與交流并網相關的一致性測試也有可能成為未來新能源車研發人員的一個關注方向。
