Keysight HD3 系列新型高精度示波器 引領通用示波器進入新時代
發布時間: 2024-09-13 16:16:54 瀏覽數:
自1989年惠普發布首款數字示波器以來，示波器行業在追逐更寬帶寬與更高ADC位數的征途上從未止步。2018年，是德科技推出了業界最高帶寬的110GHz示波器，將高帶寬與10bit ADC完美結合，鑄就了示波器行業的巔峰之作——UXR。
HD3：
這款革命性的產品不僅配備了14bit ADC，還采用了UXR示波器的低噪聲前端技術，將示波器的噪聲水平大幅降低，幫助工程師輕松應對超低紋波、小信號、低功耗等嚴苛的測試需求。這一里程碑式的發布，標志著通用示波器正式邁入14bit ADC時代，開啟了精準測量的新篇章。
ADC位數的重要性
示波器的ADC（模數轉換器）位數是決定儀器分辨率和精度的核心因素。在模擬信號轉化成數字信號時，8位ADC提供256個量化等級，而12位ADC則提升到4096個量化等級。相比之下，14位ADC帶來高達16384個量化等級，能夠捕捉更細微的信號變化，精準還原信號的真實形態。對于需要精細分析的小信號或高動態范圍的應用，14位示波器無疑是一把利器。
HD3的卓越性能

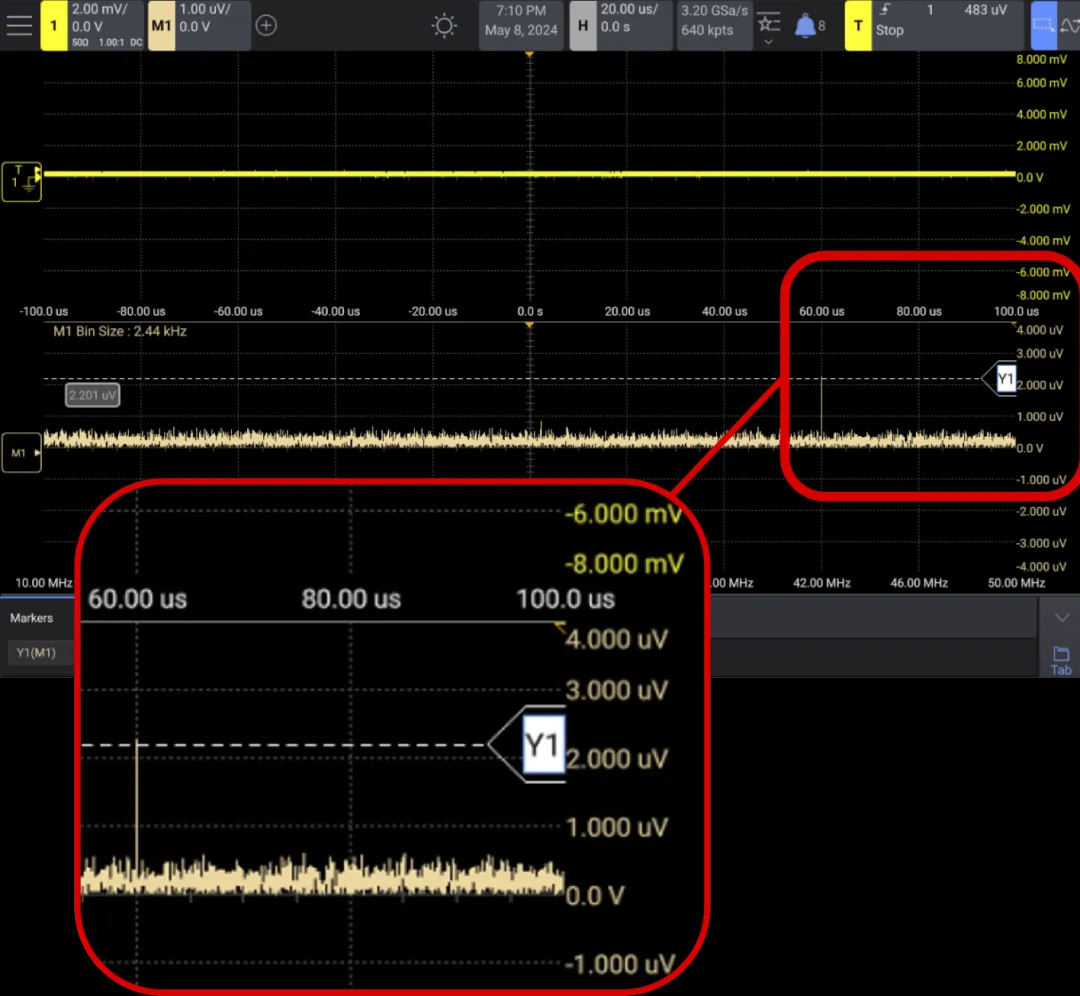

基于14bit ADC和低噪聲模擬前端技術，HD3示波器的底噪低至50µV以下，只有同類產品一半，甚至更低。HD3不僅在時域內展現出極低的底噪，其在頻域下的噪聲特性更為出色，F(xiàn)FT底噪可以低至-110dBm以下，優于同類示波器20-30dB。下圖展示了利用HD3示波器的頻域分析功能捕捉一個2µV的正弦波，仍然可以非常清晰和穩定地捕獲到信號。
獨特功能提升測試體驗
除了14bit ADC帶來的卓越性能，HD3示波器還集成了眾多創新功能，助力工程師更好地進行信號探測和分析。
多主機操控，遠程調試更便捷：
HD3內置VNC Server，支持多主機遠程控制，所有遠程操作與本地操作同步無沖突，極大地方便了工程師的遠程測試和聯合調試。

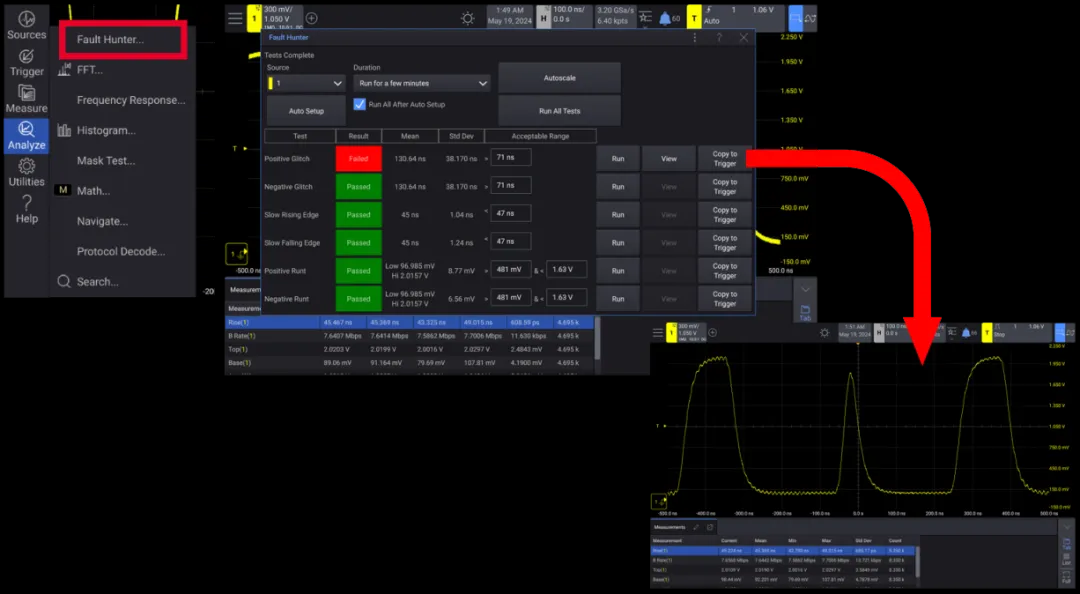

創新軟件Fault Hunter：
Fault Hunter（故障獵人）是一款創新的AI應用，用于數字信號及重復波形的檢測。無需復雜的觸發設置，只需按下Auto Scale和Auto Setup兩個按鈕，示波器便會自動學習并檢測信號中的異常，將毛刺、矮脈沖、慢邊沿等一網打盡。故障獵人功能靈活可調，能夠滿足長時間自動測試的需求，讓您輕松獲取完整的測試報告。
全面升級，性能再攀新高
HD3示波器不僅保留了是德科技目前通用示波器的特色功能，還在多個方面進行了全面升級：
1.標配頻響分析、故障獵人、區域觸發、分段存儲、MSO數字通道、模板測試、直方圖、FFT等功能；
2.最高支持100MHz波形發生器；
3.最高支持100Mpts每通道存儲深度；
4.波形更新率提升至130萬次/秒，讓異常波形無所遁形；
5.高度靈活的用戶界面，多窗口顯示，每個通道都能充分利用14bit ADC的動態范圍；
6.全數字觸發，所觸即所得。
