汽車制造商降低 75%勞動力資源；制定高性能電池發展藍圖
發布時間: 2021-04-20 17:03:33 瀏覽數:
電動汽車（EV）行業對續航里程的追求帶來了單體電池，繼而是模塊和電池包技術的飛速發展。最近，電池技術的革新使得一家汽車 OEM 制造商專注于改善電池性能、續航能力、安全性能、充電性能和生產成本。為了在未來五年內為旗下 25% 的汽車安裝電氣化動力總成系統，該汽車制造商將電池技術視為成功的關鍵因素。
挑戰：滿足新的電池設計和測試要求
該汽車制造商希望全方位地驗證其電池制造工藝，確保所有原型都能達到高標準的安全性、耐用性和成本優化。一個全面的測試平臺將有助于根據嚴格的內部規范
隨著電池測試項目數量的顯著增長，制造商還需要一個高效率的工作流程管理系統，幫助其管理數千個被測電池。該系統必須能夠跟蹤測試，修正測試和資源調度，管理不同測試系統上的各種測試配置、停機時間、維護工作和自動化腳本。
該公司尋求一種整體解決方案，以便有效地測試電池原型及其配置的性能、可靠性和安全性。解決方案要求：
解決方案：全面進行電池開發和管理
單體電池對整個電池組模塊和電池包的性能有很大影響，因此最好在開發階段盡早表征單體電池的性能。溫度、樹枝晶、內短路和電解質消耗引起的異常自放電，會影響電池單體在系統中的均衡，最終造成電池包中單體的不平衡性，則破壞電池內部結構導致漏液。在模塊級別上，受制造工藝的影響，模塊之間可能會出現性能差異，從而影響整體電池包的性能。在了解汽車制造商的需求之后，是德科技推出了基于 Scienlab 平臺的端到端電池開發、管理和測試解決方案。該解決方案包含不同的子系統，通過分析這些電池在電池組和電池包中的性能，對電池化學和電池化成進行驗證。
• 電池化學研發系統
包括多種電池化學分析工具。Keysight Scienlab 電池化學研發系統可以應對不同材料的電池，對多達數百個電池同時進行表征。
該測試系統能實現高達 0.03 μA 的精度和高達8 V 的高壓。
• 電池化成系統
提供重復和穩定的充放測試步驟。Keysight Scienlab 電池化成系統能夠以高達 5 mA 和1 mV 的高精度精確測量電池容量（SOC），
并且可以從小批量測試擴展到同時運行大規模化成通道。
• 電池單體，模塊和電池包測試系統

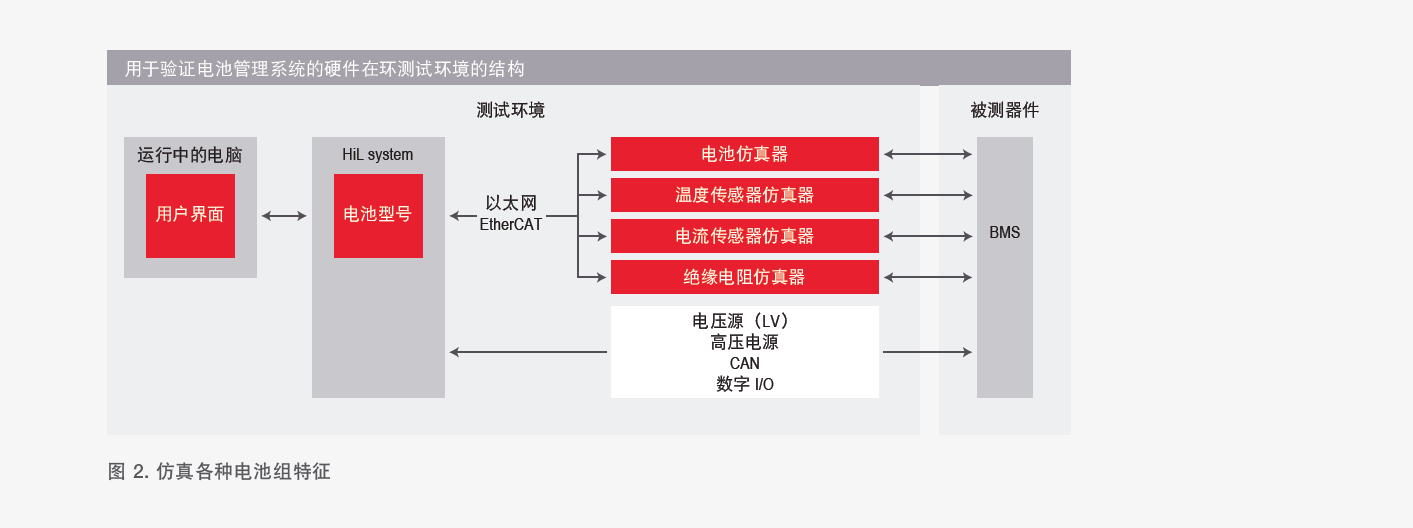

包括用于監測各種參數（例如電壓、電流和溫度）、確定電池容量的工具。是德科技推薦基于 Scienlab 平臺的電池組管理系統測試方案（BMS）（圖 2）
BMS執行熱量和能量管理以及電池均衡。該解決方案還實現硬件在環（HiL）功能，除了與外部系統進行通信外，還可以幫助設計工程師進行電池仿真、
電流和溫度傳感器以及絕緣電阻的特性的仿真。
• 用于實驗室管理的 Lab Discover 軟件
挑戰：滿足新的電池設計和測試要求

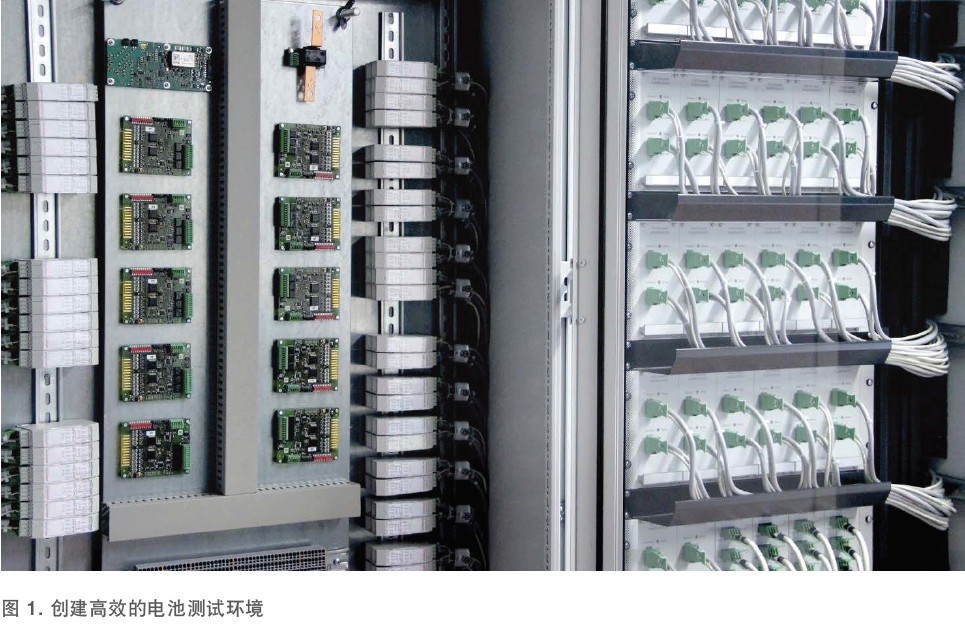

該汽車制造商希望全方位地驗證其電池制造工藝，確保所有原型都能達到高標準的安全性、耐用性和成本優化。一個全面的測試平臺將有助于根據嚴格的內部規范
進行電池生產（圖 1）。
隨著電池測試項目數量的顯著增長，制造商還需要一個高效率的工作流程管理系統，幫助其管理數千個被測電池。該系統必須能夠跟蹤測試，修正測試和資源調度，管理不同測試系統上的各種測試配置、停機時間、維護工作和自動化腳本。
該公司尋求一種整體解決方案，以便有效地測試電池原型及其配置的性能、可靠性和安全性。解決方案要求：
• 在安全的環境中，可重復測試單體電池、模塊和電池包
• 能夠驗證電池均衡、電量狀態（SOC）、電池健康狀態和功能等方面的新算法
• 確保電池組和電池包與外圍設備（如汽車）的互連性
• 減少勞動密集型任務；例如管理測試程序和時間表，收集和分析數據等任務
解決方案：全面進行電池開發和管理
單體電池對整個電池組模塊和電池包的性能有很大影響，因此最好在開發階段盡早表征單體電池的性能。溫度、樹枝晶、內短路和電解質消耗引起的異常自放電，會影響電池單體在系統中的均衡，最終造成電池包中單體的不平衡性，則破壞電池內部結構導致漏液。在模塊級別上，受制造工藝的影響，模塊之間可能會出現性能差異，從而影響整體電池包的性能。在了解汽車制造商的需求之后，是德科技推出了基于 Scienlab 平臺的端到端電池開發、管理和測試解決方案。該解決方案包含不同的子系統，通過分析這些電池在電池組和電池包中的性能，對電池化學和電池化成進行驗證。
• 電池化學研發系統
包括多種電池化學分析工具。Keysight Scienlab 電池化學研發系統可以應對不同材料的電池，對多達數百個電池同時進行表征。
該測試系統能實現高達 0.03 μA 的精度和高達8 V 的高壓。
• 電池化成系統
提供重復和穩定的充放測試步驟。Keysight Scienlab 電池化成系統能夠以高達 5 mA 和1 mV 的高精度精確測量電池容量（SOC），
并且可以從小批量測試擴展到同時運行大規模化成通道。
• 電池單體，模塊和電池包測試系統
包括用于監測各種參數（例如電壓、電流和溫度）、確定電池容量的工具。是德科技推薦基于 Scienlab 平臺的電池組管理系統測試方案（BMS）（圖 2）
BMS執行熱量和能量管理以及電池均衡。該解決方案還實現硬件在環（HiL）功能，除了與外部系統進行通信外，還可以幫助設計工程師進行電池仿真、
電流和溫度傳感器以及絕緣電阻的特性的仿真。
• 用于實驗室管理的 Lab Discover 軟件
這個多功能軟件可以利用自動化程序，規劃和調度多個測試通道的測試，減輕費時費力的工作。測試工程師可以跟蹤測試程序的開發過程、版本控制和測量結果。
結果：制定新的電池化成線的可靠藍圖

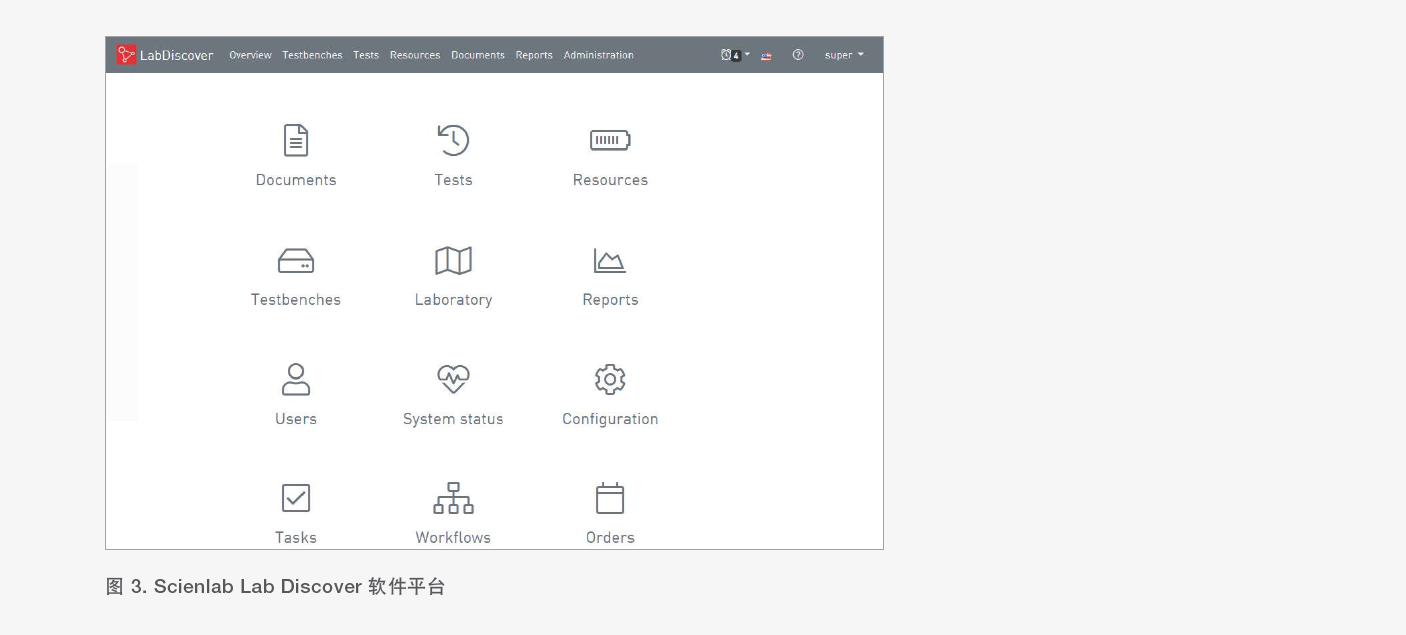

電池實驗室系統可以幫助汽車制造商從零開始制定其電池測試計劃。現在，它可以制定“按計劃生產”的可重復工藝，應用于從電池原型驗證到批量生產的電池驗證全過程。在外包電池生產以應對不斷增長的需求時，批量測試有助于制造商執行良好的質量控制。該公司還實現了重要的生產力里程碑 — 使用 Lab Discover 自動化軟件（圖 3），節省了75% 的勞動密集型資源。這個易于使用的企業級應用軟件可以幫助用戶訪問廣泛的信息，包括計劃和調度資源，以及監測單個測試臺和電池測試性能等等。它使制造商可以在遠程站點共享防火墻內的資源和數據，節省公司的資源和時間。該工具可同時運行數千個測試通道，將制造商的硬件和測試解決方案融入到可控的工作流程中，減少工作量和可能發生的錯誤。
制造商可以利用在新電池設計和測試過程中獲得的知識，制定標準化的工藝、規范和基準?，F(xiàn)在，無論是在內部還是通過其全球供應商開發和生產電池，它都擁有適合的藍圖，確保產品在質量和性能方面具有出色的可重復性和一致性。
結果：制定新的電池化成線的可靠藍圖
電池實驗室系統可以幫助汽車制造商從零開始制定其電池測試計劃。現在，它可以制定“按計劃生產”的可重復工藝，應用于從電池原型驗證到批量生產的電池驗證全過程。在外包電池生產以應對不斷增長的需求時，批量測試有助于制造商執行良好的質量控制。該公司還實現了重要的生產力里程碑 — 使用 Lab Discover 自動化軟件（圖 3），節省了75% 的勞動密集型資源。這個易于使用的企業級應用軟件可以幫助用戶訪問廣泛的信息，包括計劃和調度資源，以及監測單個測試臺和電池測試性能等等。它使制造商可以在遠程站點共享防火墻內的資源和數據，節省公司的資源和時間。該工具可同時運行數千個測試通道，將制造商的硬件和測試解決方案融入到可控的工作流程中，減少工作量和可能發生的錯誤。
制造商可以利用在新電池設計和測試過程中獲得的知識，制定標準化的工藝、規范和基準?，F(xiàn)在，無論是在內部還是通過其全球供應商開發和生產電池，它都擁有適合的藍圖，確保產品在質量和性能方面具有出色的可重復性和一致性。
