光時代，光電探頭補齊實時示波器一塊短板！

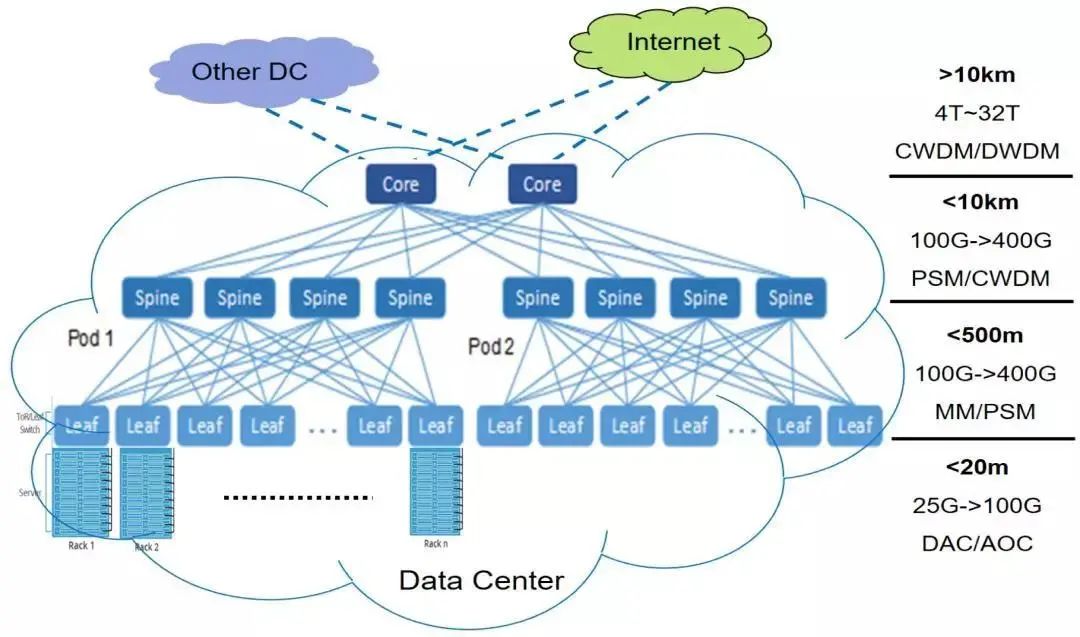

圖1 當前典型的數據中心架構面對全新的光電測試挑戰，傳統服務器的研發和測試工程師，您手邊的常用設備——長期馳騁于DDR和PCIE/USB等測試戰場的——實時示波器，還能夠滿足新的需求和挑戰么？
諸如以下問題，是否曾經困擾過您？
- “在研發中，我想使用實時示波器，調試/排除光模塊等組件故障以及光通訊中的錯誤檢測。”
- “我已經花了很大的投資在實時示波器上，不想再專門為光信號測量的采樣示波器再花錢。”
- “我想看看我的光發射機的原始響應。”
- “如果沒有時鐘信號來觸發采樣示波器，再花錢買時鐘恢復模塊也是很大的投資。”
- “針對像PON這樣的“突發”光信號，采樣示波器無法解決，實時示波器可以么？”
事實上實時示波器在系統級研發和測試中以其強大的觸發能力和調試及分析能力有更普遍的適用性，而且更符合日常使用習慣，那么如何讓實時示波器繼續發揮作用？現在離解決這些問題，只差一步，那就是一款恰當?shù)挠糜?a class="wrap external" data-za-detail-view-id="1043" rel="nofollow noreferrer" style="text-decoration-line: none; cursor: pointer; border-bottom: 1px solid rgb(128, 128, 128);" target="_blank">實時示波器的光電轉換探頭！
. 全新 N7005A光電轉換探頭為您解憂
為了解決上述類似問題和挑戰，Keysight 繼 3 年前推出 N7004A—33GHz 光電轉換探頭后，近期推出全新的60 GHz N7005A光電轉換探頭：

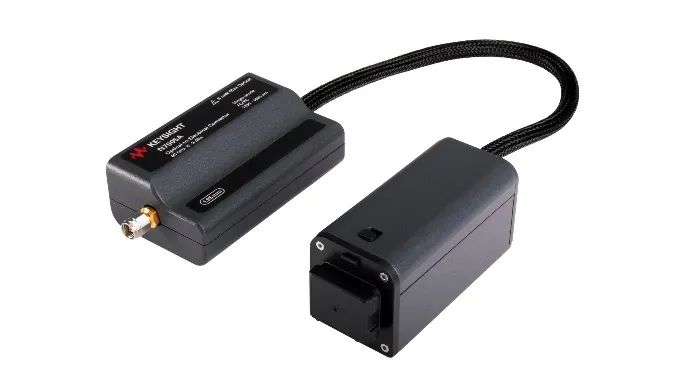

圖2 N7004A(上)和N7005A(下)光電轉換探頭
指標如下表：
| _ | N7004A | N7005A |
| 帶寬 (磚墻響應) | 33 GHz | 60 GHz |
| 帶寬(4th BT) | 22 GHz | 46.6 GHz |
| 帶寬限制(4th BT) | 33 GHz | 70 GHz |
| 耦合方式 | DC | |
| 輸入光功率上限 | 光功率 4mW (線性) 或 8 mW (非破壞性) | |
| 波長范圍 | 750 – 1650 nm | 1250-1600 nm |
| 輸入連接 | FC/PC 連接,50/125 um,單模或多模 | FC/PC 連接,9/125 um,單模 |
| 適用型號 | Infiniium V, 90000X,90000Q,Z,UXR系列 | Infiniium UXR系列,帶寬≥40GHz |
| 表1 N7004A/N7005A指標 |
如何理解上述指標中的磚墻響應和 4th BT響應？
首先，實時示波器帶寬通常指磚墻響應下的 -3dB帶寬，而針對 PAM-4信號測試，在諸如 IEEE P802.3bs™/D3.1 等標準中則明確說明采用33 GHz帶寬4階貝塞爾-湯姆遜濾波器，對CEI-56G-VSR-PAM-4采用40 GHz帶寬4階貝塞爾-湯姆遜濾波器,因此這里也將探頭帶寬換算成 4th BT響應帶寬。
下圖是 N7005A 頻率響應：

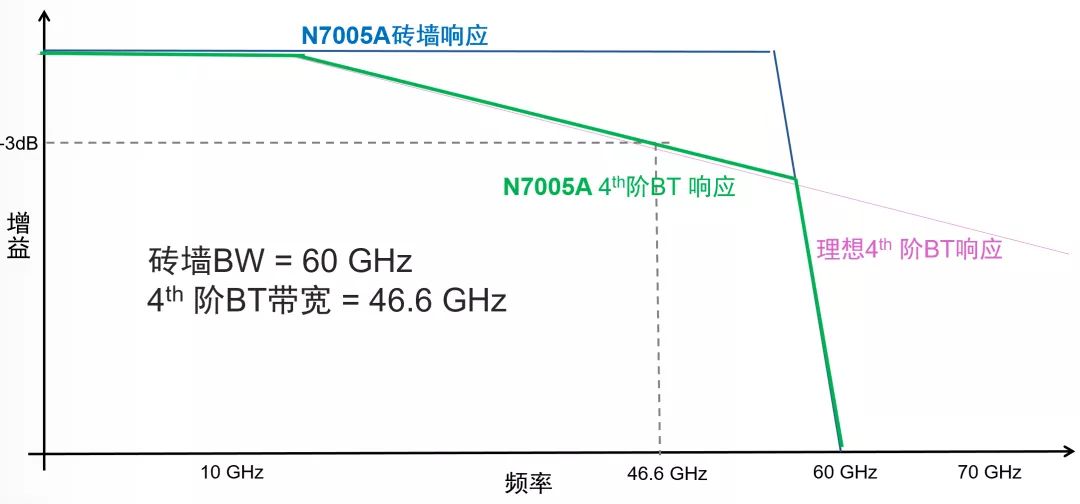

圖3 N7005A的磚墻響應和BT濾波擬合響應
其本身磚墻響應帶寬可達60 GHz,為上圖中藍色曲線，粉色曲線是理想4階響應，按照BT濾波器擬合后，其帶寬可達46.6GHz。配合59 GHz示波器，其最終擬合帶寬響應結果與上圖接近。
此外每個 N7005A光電轉換器均包含經過優化的校正濾波器的頻率響應測量數據，該數據會平滑頻率響應，實現更精確的測量。
那么針對 NRZ 和 PAM-4 光信號測試一般需要多少帶寬呢？
NRZ(PAM2):
示波器 BW ≥ 光速率 *0.75 * 3/2
| 光信號速率 | 接收機BT帶寬(=0.75 x 數據速率) | 需要的示波器帶寬(=3/2倍接收機帶寬) | 推薦的示波器帶寬 |
| 28 Gbps | 21 GHz | >31.5 GHz | 33GHz (V334A + N7004A) |
PAM-4:
示波器 BW ≥ 光符號速率 *0.5 * 3/2
| 光信號速率 | 光符號速率 | 接收機BT帶寬(=0.5 x 數據速率) | 需要的示波器帶寬(=3/2倍接收機帶寬) | 推薦的示波器帶寬 |
| 56 Gbps | 28 GBaud | 14 GHz | >21 GHz | 40GHz (UXR0404A + N7005A) |
| 112 Gbps | 56 GBaud | 28 GHz | >42 GHz | 59 GHz (UXR0594A + N7005A) |
硬件已經俱備，軟件呢？
在V/Z系列及早期 90000X 和 90000Q 示波器上安裝新版本的 Firmware 均可支持 N7004A—33 GHz 光電探頭，在 UXR系列示波器型號上，10.25 以上版本均可支持。提供基本的光信號相關測量和暗電平校準功能。
在Infiniium實時示波器軟件下可以得到的光信號測量項目如下：
是不是覺得這些相比采樣示波器上支持的測量項目少了許多？
現在，Keysight的 FlexDCA 系列軟件包也可以支持 UXR 系列示波器配合 N7005A 光電探頭，提供更多測量項目。
N1010100A 研發用軟件包和 N1010200A 生產用軟件包可以使用 FlexRT（實時示波器控制）的FlexDCA軟件功能來控制基于 UXR 的示波器和 N7005A。FlexDCA 與用于控制是德科技 N1092A / B / C / D 數字通信分析儀（DCA-M）的軟件相同，該軟件以執行快速而準確的光學 PAM4 測量（例如TDECQ）而聞名。
使用相同的軟件應用程序來控制基于DCA和基于UXR的示波器，可以確保很好的測量相關性，同時提供相同的UI體驗，以實現很好程度的易用性。FlexRT功能控制實時采集系統，以提供經過校準的光學測量結果，例如：
- Transmitter and Dispersion Eye Closure Quaternary(TDECQ)
- Outer Optical Modulation Amplitude (Outer OMA）
- Outer Extinction Ratio(Outer ER）
- Average Optical Power
- …..
在集成FlexRT軟件后，在實時示波器上提供了便利性，可以輕松配置時鐘恢復，通道和參考接收機設置，除了執行與采樣示波器兼容的光參數測量還提供采樣示波器不具備的調試能力！
在實際使用中，推薦使用UXR系列實時示波器，其在高性能實時產品上的10bit ADC和超低本底噪聲將帶來相比一般8bit ADC更加優異的測量結果。
02. 光電探頭使用小技巧
如何正確有效地在實時示波器上使用光電探頭？
首先來看如何連接。
針對N7004A，可以直接和V/Z/90000X/Q及UXR 33GHz帶寬以下產品直接連接使用：

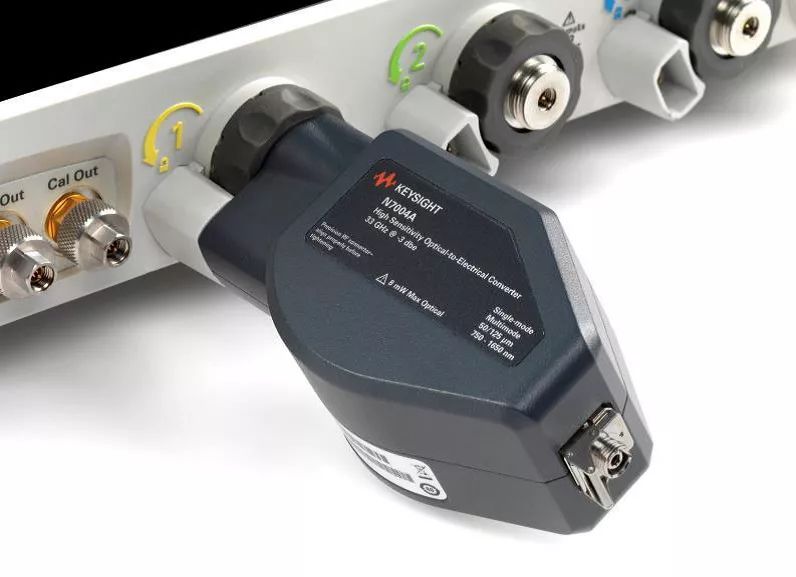

圖6 N7004A直接與V/Z/UXR 33GHz以下型號直接連接
N7005A則推薦與UXR 40GHz系列以上使用，如下圖：

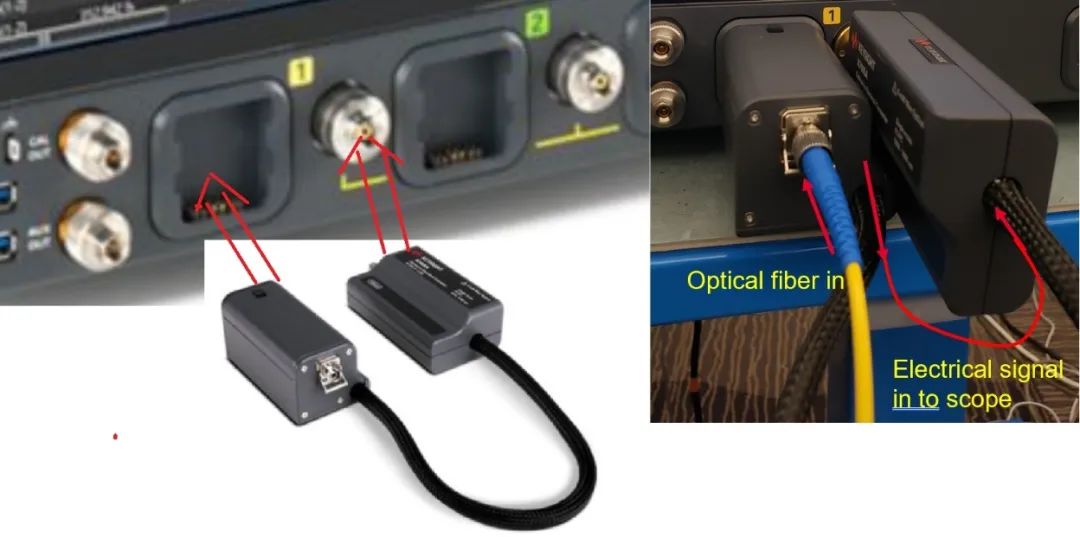

圖7 N7005A與UXR 40GHz以上型號連接示意圖
在 UXR示波器 40 GHz以上頻段探頭連接端口，左邊是探頭供電，右邊是電信號輸入。N7005A方頭是O/E模塊與探頭供電接口連接，另外一個帶1.85mm的同軸輸出接口是AutoProbe III接口模塊則與示波器電信號輸入端連接，如上圖示。上圖右圖中紅色箭頭還標出了信號流程。
此外 N7005A 電信號輸出和示波器電信號輸入端，還需要一些適配器，比如針對1.85mm接口的85058-60114和針對1mm輸入的Y1901B。
為了達到很好的測量結果，在信號分析和測量前還有哪些準備工作？
- 清潔光纖連接器
- 連接N7004A/5A輸出到示波器
- 需要特別注意的是，使用N7005A時，請確保先將兩個模塊（AutoProbe III接口模塊和O / E模塊）都已連接到示波器在接入光信號，以免損壞。
- 在Infiniium軟件里配置O/E探頭
在Setup-->Probe Configuration菜單下可以看到探頭信息：

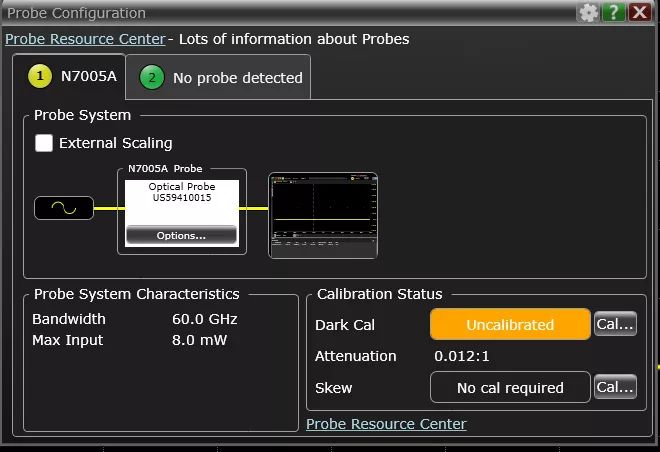

圖8 Infiniium軟件里探頭信息和配置
點擊Options…,配置波長：

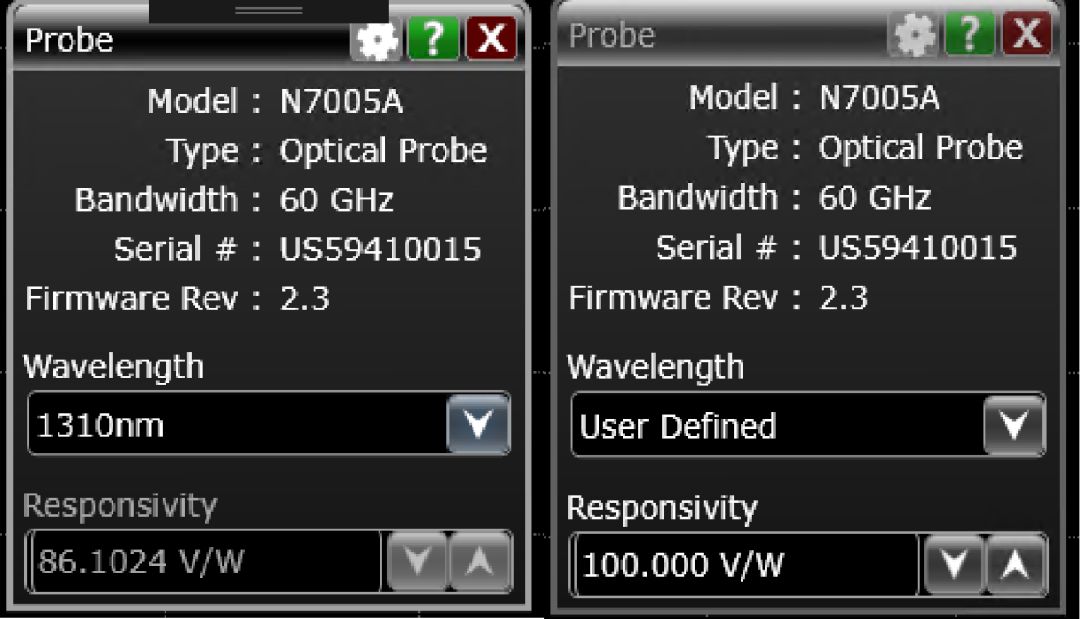

圖9 配置O/E探頭波長
除了標準波長之外，還支持用戶自定義波長。如果選擇“用戶定義的波長”選項，則需要在“響應度”(Responsivity)字段中手動指定和調整“響應度”值，以調整匹配此自定義波長的N7004A / 5A的轉換增益。
此外，還要在Infiniium軟件中配置示波器O/E探頭所用通道的帶寬限制和4階BT濾波器：

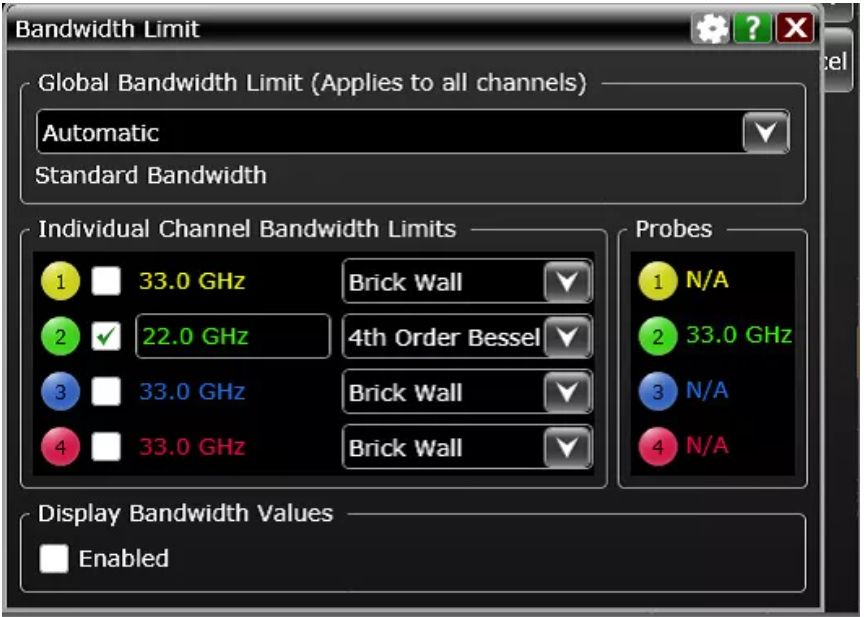

圖10 配置帶寬限制和設置4階BT濾波器
以上就是主要的一些設置。
- 暗電平校準
暗電平校準是在無光信號傳輸時將N7004A / 5A傳輸?shù)墓β蕿V除在外的過程。
當輸入通道無光信號時，示波器會識別N7004A / 5A內部產生的偏移（暗電平）信號。去除這些內部偏移信號然后由示波器從消光比計算中刪除以確保準確的測量結果。
暗電平校準在光信號測試中，至關重要。因為消光比和平均光功率等項目直接與光信號傳輸時的0電平值相關，而經過暗電平校準后，即可去除本身殘留誤差，確保得到準確的0電平信號。因此在進行暗電平校準時，一定要緊密蓋住O/E模塊光纖輸入端口。
此外在調節示波器的垂直刻度和偏移乃至采樣率等參數后都要重新進行暗電平校準，改變O/E探頭的波長或響應度也需要重新進行，環境溫度發生變化以及示波器重啟都應當進行這一操作。
因此暗電平校準應當是進行測量前的最后一步。
此外在進行這一校準前，應當確保N7004A/5A熱機15分鐘以上。為了確保校準精確，確保緊密蓋住O/E探頭光纖輸入端口。

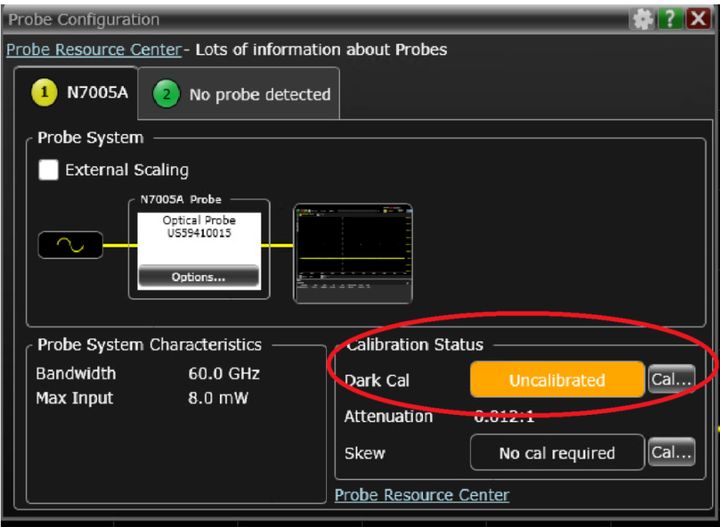

圖 11 O/E探頭暗電平校準示意圖
在完成設置和校準后，連接光纖信號輸入，即可進行光參數測量：

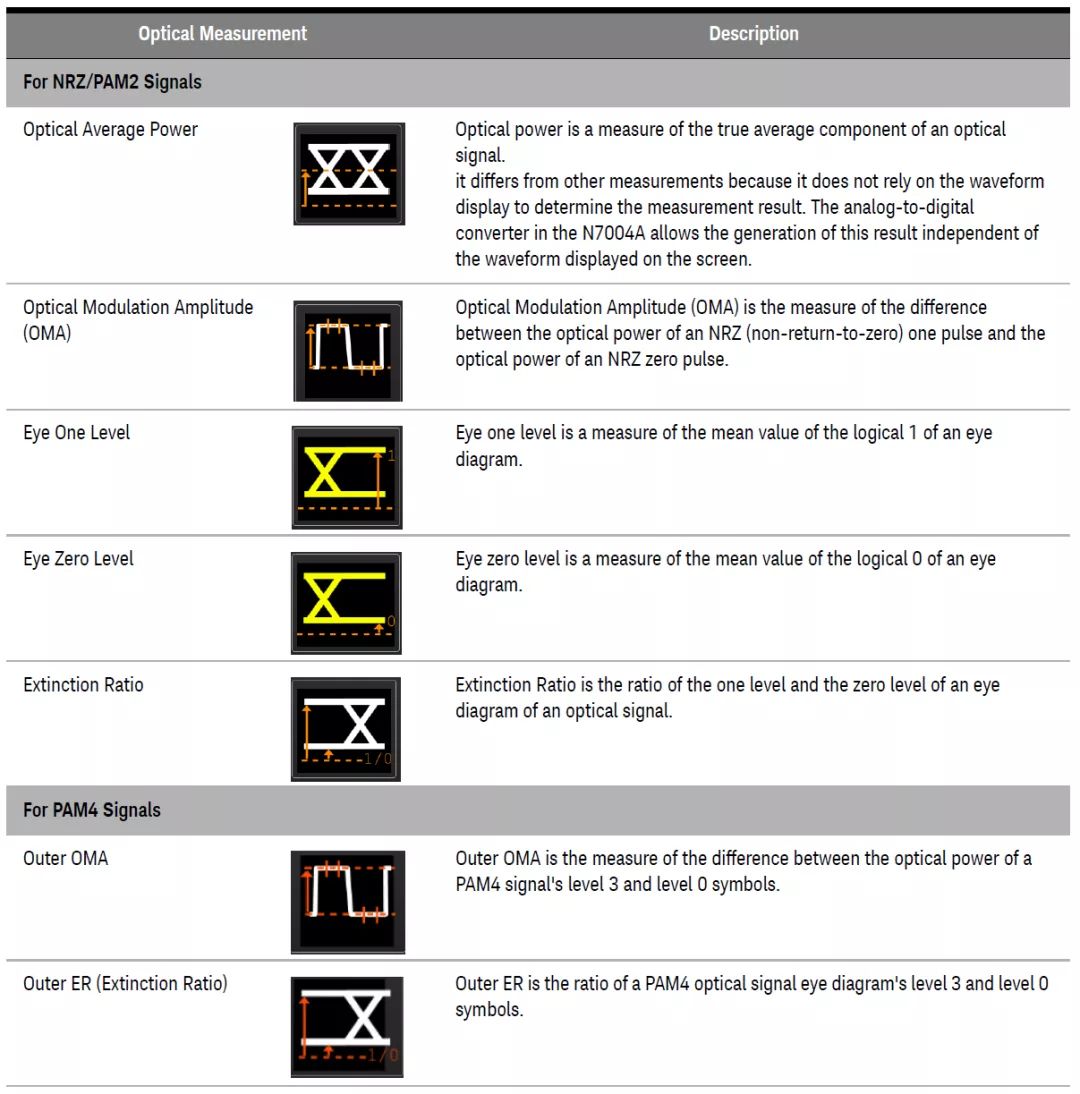

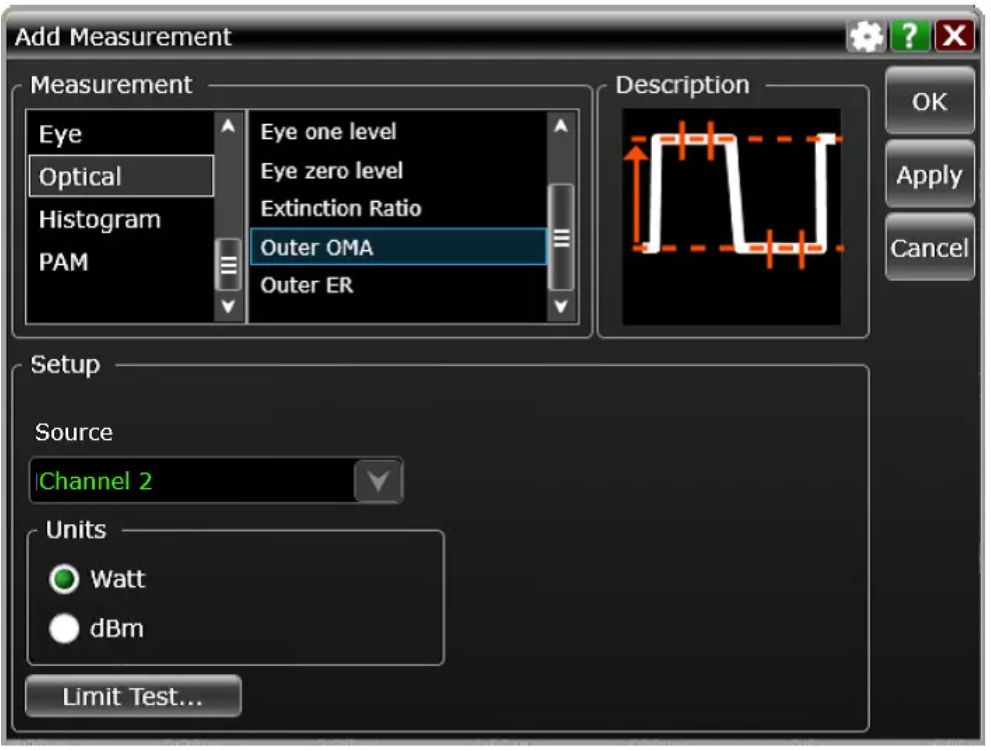

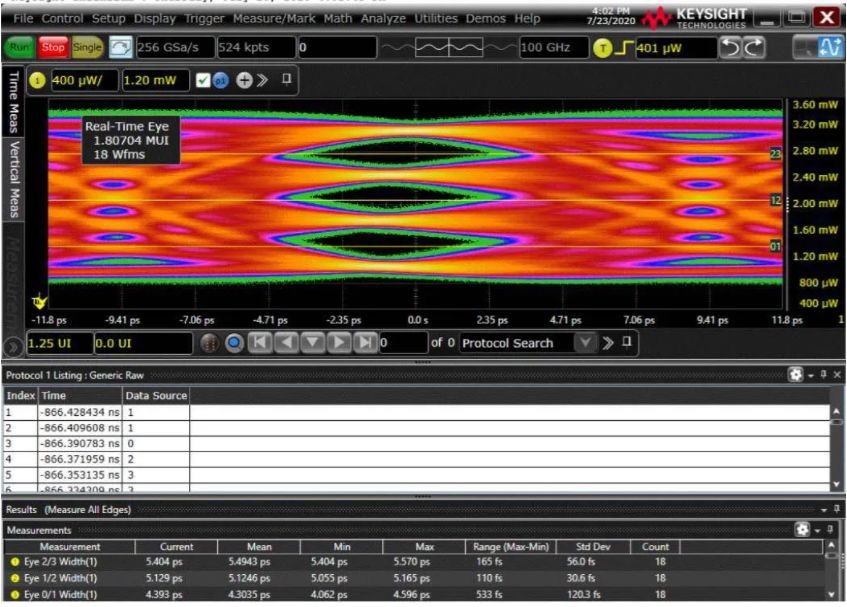

圖12 Infiniium軟件支持的光參數測量
針對消光比測量如下定義：

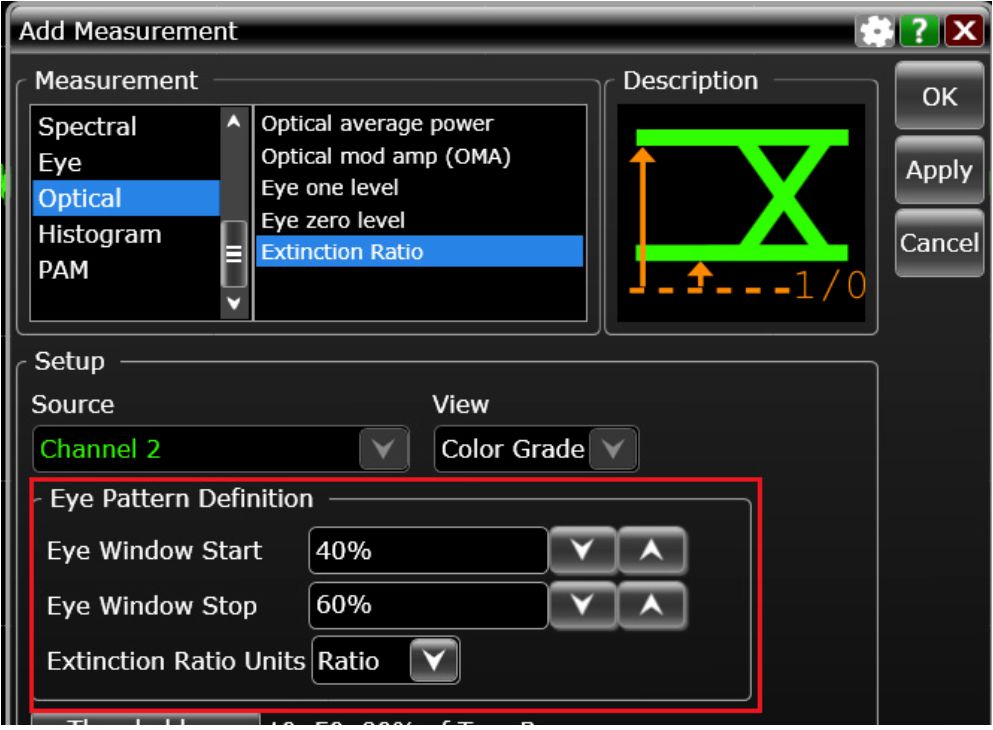

圖13 消光比測量定義
03. 結語
以上本文就當前面對高速光信號廣泛進入數據中心服務器系統的背景下如何充分發揮實時示波器的作用，以及Keysight推出的 N7005A光電探頭 和使用做了一些介紹。
隨著近年來Keysight UXR系列高帶寬，高采樣，10bit ADC實時示波器的面世，其低本底噪聲和固有抖動，配合全新的60GHz帶寬光電探頭N7005A，實時示波器相對采樣示波器在光信號測試領域短板基本補齊，而其相對采樣示波器的優勢則依然穩固。因此展望未來，是德科技的實時示波器在光電結合的核心網絡系統級產品的開發設計，故障調試到系統測試都將發揮更大的作用。
